Pravilno odvijanje kablov v petih korakih

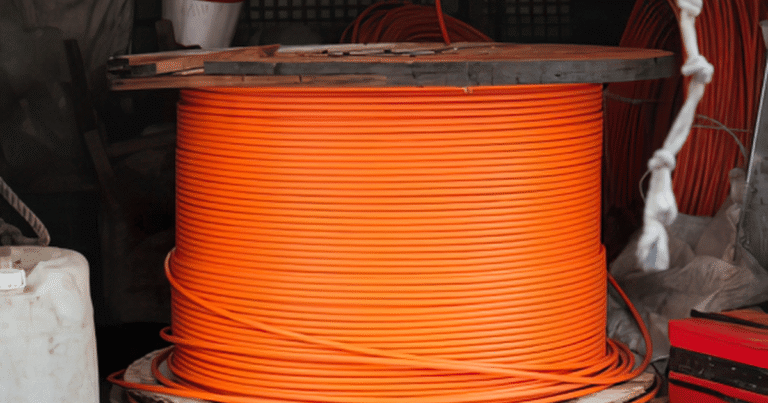

Pravilno odvijanje kablov je pomemben korak pri kakovostni izvedbi elektroinštalacij. Enakomerno podajanje kabla in nadzorovana uvleka pomagata preprečevati neželeno zvijanje, vozlanje ter poškodbe plašča in izolacije. Pri tem so ključni primerna oprema, upoštevanje navodil proizvajalca in pravilno načrtovane kabelske trase.
Temeljno načelo je preprosto: kabel podajamo enakomerno, brez nepotrebnih torzijskih obremenitev, preseženih vlečnih sil in premajhnih polmerov upogibanja.
Kje nastanejo težave pri odvijanju kablov?
Pri odvijanju kabla iz mirujočega koluta ali snopa, še posebej če ga vlečemo prek roba navitja, lahko v kabel vnesemo neželene zasuke. Med montažo se to pokaže kot nastajanje zank, vozlov in večji odpor pri uvleki v inštalacijske cevi.
Če poleg tega prekoračimo dovoljeno natezno silo ali kabel preveč upogibamo, lahko poškodujemo njegov zunanji plašč, izolacijo oziroma notranjo strukturo. Vrsta in obseg tveganja sta odvisna od konstrukcije konkretnega kabla ter pogojev vgradnje.
Kaj prinese rotacijski odvijalnik?
Rotacijski sistem omogoča vrtenje koluta oziroma nosilne platforme med podajanjem kabla. Kabel se tako lažje odvija brez dodatnega zavijanja prek mirujočega roba navitja. Pri nekaterih sistemih je mogoče s posebnim trnom odvijati tudi proste kabelske snope.

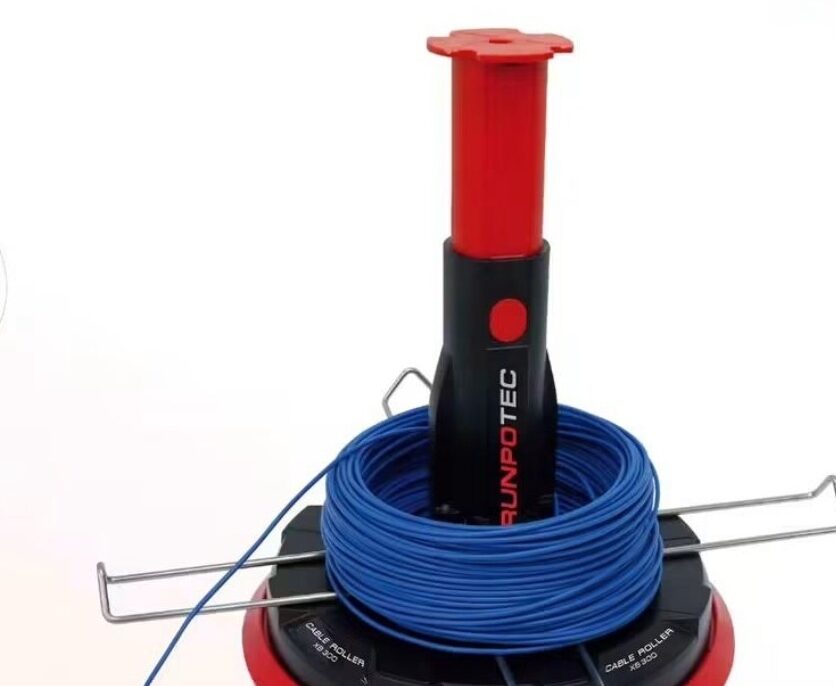

Primer takšne opreme je rotacijski odvijalnik RUNPOTEC XB 300, katerega opis in tehnične podatke najdete na spletni strani proizvajalca.
Bolj enakomerno podajanje
Zmanjša se potreba po ročnem sproščanju zank in popravkih med uvleko.
Manj zapletanja
Kabel ali snop ostaneta bolj nadzorovana med odvijanjem.
Stabilnejše delo
Protizdrsni elementi zmanjšujejo neželeno premikanje pripomočka.
Izbira primerne opreme
Sistem je treba izbrati glede na kolut, premer, maso in vrsto kabla. Dejanske obremenitve pri uvleki je vedno treba presojati ločeno.
Energetski, podatkovni in optični kabli
Pri energetskih kablih je pomembno ohraniti nepoškodovanost izolacije, plašča in vodnikov. Pri podatkovnih in optičnih kablih imajo mehanske deformacije lahko tudi vpliv na prenosne lastnosti. Zato je treba upoštevati navodila proizvajalca, zlasti glede največje vlečne sile, polmera upogibanja in načina pritrjevanja.
Pri bakrenih komunikacijskih kablih se lahko neustrezna vgradnja odrazi v parametrih povezave, kot so slabljenje, presluh in povratna izguba. Pri optičnih povezavah lahko premajhni upogibi povzročijo dodatne izgube. Vsak zasuk kabla pa sam po sebi še ne dokazuje slabšega prenosa podatkov; ustreznost se preverja z ustreznimi meritvami.
Pet korakov do kakovostnejše uvleke
1. Priprava kabla
Kolut ali snop namestimo tako, da je odvijanje nadzorovano in brez nepotrebnih zasukov.
2. Primerna oprema
Uporabimo stojalo, vrtljivo platformo ali vodila, primerna za konkretni kabel.
3. Polmer upogibanja
V nobeni fazi ne prekoračimo proizvajalčevih omejitev za upogibanje.
4. Vlečna sila
Nadzorujemo upor med uvleko in ne prekoračimo dopustnih nateznih obremenitev.
5. Preverjanje
Po vgradnji izvedemo preglede ter predvidene električne oziroma komunikacijske meritve.
Pomembno že pri projektiranju
Kakovostna inštalacija se začne z ustrezno projektno rešitvijo. Pri izbiri kabelskih tras je treba poleg vrste in preseka kabla upoštevati dimenzije inštalacijskih cevi, potek trase, spremembe smeri, prehode, dostopnost in možnost varne uvleke.
V fazi PZI – projektne dokumentacije za izvedbo gradnje – morajo biti predvidene tehnično izvedljive rešitve, ki omogočajo tudi strokovno montažo. Med nadzorom pa se preverjata skladnost izvedbe s projektom in ustreznost izvedbenih rešitev.
Kaj preveriti pred začetkom odvijanja kabla?
Pred začetkom dela preverimo, ali izbrani odvijalnik ustreza dimenzijam in masi koluta oziroma kabelskega snopa. Oprema mora stati stabilno, kabel pa se mora podajati nadzorovano. Pregledamo tudi predvideno traso, predvsem spremembe smeri, prehode in mesta, kjer bi lahko nastajal večji upor pri uvleki.
Pravilno odvijanje kablov zahteva usklajeno pripravo opreme in poti vgradnje. Če med vlečenjem opazimo zapletanje, nastajanje zank ali povečan odpor, preverimo vzrok in način podajanja. Težave ne rešujemo zgolj s povečevanjem vlečne sile, saj moramo ostati znotraj omejitev proizvajalca kabla.
Pri načrtovanju in izvedbi zato skupaj obravnavamo vrsto kabla, dovoljeni polmer upogibanja, dopustno natezno obremenitev in dostopnost trase. Po končani vgradnji ustreznost izvedbe preverimo s predvidenimi pregledi in meritvami.
Kaj preveriti pred začetkom odvijanja kabla?
Pred začetkom dela preverimo, ali izbrani odvijalnik ustreza dimenzijam in masi koluta oziroma kabelskega snopa. Oprema mora stati stabilno, kabel pa se mora podajati nadzorovano. Pregledamo tudi predvideno traso, predvsem spremembe smeri, prehode in mesta, kjer bi lahko nastajal večji upor pri uvleki.
Pravilno odvijanje kablov zahteva usklajeno pripravo opreme in poti vgradnje. Če med vlečenjem opazimo zapletanje, nastajanje zank ali povečan odpor, preverimo vzrok in način podajanja. Težave ne rešujemo zgolj s povečevanjem vlečne sile, saj moramo ostati znotraj omejitev proizvajalca kabla.
Zaključek
Pri načrtovanju in izvedbi zato skupaj obravnavamo vrsto kabla, dovoljeni polmer upogibanja, dopustno natezno obremenitev in dostopnost trase. Po končani vgradnji ustreznost izvedbe preverimo s predvidenimi pregledi in meritvami.
Rotacijski odvijalnik je koristen pripomoček, vendar ne nadomešča strokovne uvleke, pravilno zasnovanih tras in obveznih preverjanj.
