Učinkovita prenapetostna zaščita se začne pri električni inštalaciji in poveže odvodnike, ozemljitev ter izenačitev potencialov v celoto.
Televizor, računalnik, usmerjevalnik in krmilna elektronika ogrevanja lahko odpovejo zaradikratkega napetostnega sunka. Ta lahko nastane ob delovanju strele ali ob preklopih velektričnem omrežju. Učinkovita zaščita se začne pri električni inštalaciji in poveže odvodnike,ozemljitev ter izenačitev potencialov v usklajeno celoto.
Zakaj zaščitni razdelilnik sam ni dovolj?
Prenapetostni odvodnik oziroma SPD omejuje prehodno prenapetost in preusmeri udarni tok po predvideniodvodni poti. Napetosti ne zmanjša na nič in ne zagotavlja popolne zaščite ob vsakem udaru strele.Kakovosten vtični razdelilnik s prenapetostno zaščito lahko zmanjša manjše sunke, vendar ima omejenozmogljivost. Ne nadomesti ustrezne zaščite na začetku inštalacije. Zato trditev, da brez T2 nima nobenegaučinka, ni pravilna; pravilno je, da sam ne zagotavlja celovite zaščite.Tudi strelovod ne nadomesti SPD. Zunanji sistem zaščite pred strelo in notranji ukrepi imajo različne,medsebojno povezane naloge
Viri: Schneider Electric: delovanje SPD; IET: prenapetostna zaščita in vstopni vodi.
T1, T2 in T3: različne naloge, usklajeno delovanje
T1 je odvodnik za delne tokove strele. Uporabi se na začetku inštalacije, kadar je tak tok pričakovan, naprimer pri objektu z zunanjim sistemom zaščite pred strelo. Odločitev upošteva tudi dovod, izpostavljenostin zasnovo zaščite. Preskuša se z udarnim tokom oblike 10/350 µs.
T2 omejuje prenapetosti zaradi posrednih učinkov strele in preklopov. Lahko je začetna stopnja zaščite,kadar T1 ni potreben, ali usklajena naslednja stopnja v razdelilniku. Preskuša se s tokom oblike 8/20 µs.
T3 je dopolnilna zaščita blizu občutljive naprave. Usklajena mora biti s predhodno zaščito T2 oziroma T1+T2.Vseh treh ločenih odvodnikov ni treba vgraditi v vsak objekt: kombinirani T1+T2 združi dve funkciji. T1 tudini nujno v ločeni predhodni omari.
Pri daljših vodih do naprav, zlasti nad približno 10 m, je treba preveriti potrebo po dodatni zaščiti. Razdaljasama ne dokazuje koordinacije; upoštevajo se navodila proizvajalca in napetost, ki jo naprava še prenese.
Viri: Schneider Electric: stopnje in mesta zaščite
SPD pred RCD/FID ali za njim?
RCD, pogosto imenovan FID, je zaščitna naprava na diferenčni tok. SPD in RCD opravljata različni nalogi. Prištevilnih rešitvah je SPD pred RCD, da odvajanje udarnega toka ne poteka skozi RCD. S tem lahkozmanjšamo neželene izklope, vendar jih ne moremo brezpogojno izključiti.
Položaja SPD ni mogoče določiti s pravilom »vedno pred FID«. Odvisen je od sistema TN ali TT, vezaveodvodnika, zaščite ob njegovi okvari, pričakovanih udarnih tokov in navodil proizvajalca. T1 se pravilomanačrtuje pred RCD; tok strele skozi neustrezen RCD ga lahko poškoduje.
V TT je za namestitev pred RCD pomembna ustrezna vezava CT2, pri trifaznem dovodu pogosto 3+1: trijezaščitni elementi med fazami in N ter ustrezen iskriščni element med N in PE. To ni trajna povezava N-PE.Zagotovljena mora biti tudi zaščita ob okvari SPD; običajne vezave z varistorji neposredno med fazami in PEni dovoljeno preprosto prenesti pred RCD v TT.
Če je T2 ali T3 za RCD, je treba preveriti dopustnost take izvedbe in udarno odpornost RCD. Za takšnouporabo je značilna zahteva najmanj 3 kA pri 8/20 µs, vendar mora izbira ustrezati dejanski uporabi. Oznakatip A sama tega ne zagotavlja.
Kratke povezave: kaj pomeni pravilo 50 cm?
Povezave SPD morajo biti čim krajše, neposredne in brez velikih zank. Pri običajni odcepni vezavi se preverjavsota povezav od odcepne točke prek morebitne predvarovalke do SPD in od SPD do pripadajoče zbiralkePE oziroma glavne ozemljitvene sponke. Cilj je skupna dolžina največ približno 0,5 m, ne 0,5 m za vsakvodnik posebej
Daljši priključki med udarom dodajo induktivni napetostni padec. Naprava zato lahko vidi višjo napetost odzaščitnega nivoja Up, navedenega na SPD. Če kratkih povezav ni mogoče zagotoviti, je treba preveritidrugačno razporeditev, dovoljeno V-vezavo ali dodatno usklajeno zaščito.
Preseki vodnikov se izberejo glede na tip SPD, kratkostične razmere, zaščitne naprave in dovoljene sponke.Večji presek ne odpravi težave predolgih priključkov; univerzalna navedba enega preseka za vse objekte niustrezna
Viri: Schneider Electric: priključne povezave SPD
Ozemljitev in izenačitev potencialov sta osnova
Odvodna pot mora biti povezana z ustrezno ozemljitvijo in izenačitvijo potencialov objekta. Pri streli jepomembna tudi impedanca povezav, zato zgolj meritev nizke ozemljitvene upornosti še ne potrjujekakovosti celotne zaščite.
Zaščitni vodnik PE mora ohraniti neprekinjenost. Odstranitev ali okvara zamenljivega modula SPD ne smeprekiniti zaščitne povezave porabnikov. Navodilo »PE vedno najprej v odvodnik, nato v zbiralko« zato nisplošno pravilo; morebitna prehodna izvedba je dopustna le z ustreznimi sponkami in po navodilihproizvajalca
V TN-C je zaščitna in nevtralna funkcija združena v vodniku PEN. RCD se uporabi šele v delu z ločenima PE inN. Po razdelitvi PEN se N in PE ne združujeta ponovno. V TT nevtralnega vodnika v uporabnikovi inštalacijine povezujemo neposredno z lokalnim PE
Pravilen RCD, predvarovanje in koordinacija
Tip RCD izberemo glede na možne oblike diferenčnega toka. Tip A zaznava izmenične in pulzirajočeenosmerne tokove. Pri določenih pretvornikih je potreben tip F ali B oziroma druga izrecno dovoljena rešitevpo navodilih naprave. Črpalka, razsmernik ali polnilnica zato ne določijo tipa RCD zgolj s svojim imenom.
Oznaka S pomeni časovno selektivnost, ne iste lastnosti kot oznake A, F ali B. Selektivni RCD ni neposrednazamenjava za zahtevano hitro dodatno zaščito 30 mA. Tokovna zmogljivost, na primer 40 A, pa ni pragdiferenčnega proženja in sama ne zagotavlja zaščite pred preobremenitvijo.
SPD potrebuje ustrezno kratkostično zaščito. Ta je lahko vgrajena, zagotovljena z ustrezno predhodnozaščito ali izvedena z dodatno varovalko oziroma odklopnikom. Odločajo navodila proizvajalca, dovoljenanajvečja predvarovalka in pričakovani kratkostični tok. Notranji termični odklopnik ni samodejnonadomestilo za kratkostično zaščito.
Koordinacija pomeni, da se stopnje zaščite energijsko in napetostno dopolnjujejo. Naključno zaporedje T1,T2 in T3 ni dovolj. Preveriti je treba zaščitni nivo Up z vplivom priključkov, največjo trajno obratovalnonapetost Uc ter združljivost izbranih naprav. Pri različnih proizvajalcih je združljivost treba potrditi
Pravilen RCD, predvarovanje in koordinacija
Tip RCD izberemo glede na možne oblike diferenčnega toka. Tip A zaznava izmenične in pulzirajočeenosmerne tokove. Pri določenih pretvornikih je potreben tip F ali B oziroma druga izrecno dovoljena rešitevpo navodilih naprave. Črpalka, razsmernik ali polnilnica zato ne določijo tipa RCD zgolj s svojim imenom.
Oznaka S pomeni časovno selektivnost, ne iste lastnosti kot oznake A, F ali B. Selektivni RCD ni neposrednazamenjava za zahtevano hitro dodatno zaščito 30 mA. Tokovna zmogljivost, na primer 40 A, pa ni pragdiferenčnega proženja in sama ne zagotavlja zaščite pred preobremenitvijo.
SPD potrebuje ustrezno kratkostično zaščito. Ta je lahko vgrajena, zagotovljena z ustrezno predhodnozaščito ali izvedena z dodatno varovalko oziroma odklopnikom. Odločajo navodila proizvajalca, dovoljenanajvečja predvarovalka in pričakovani kratkostični tok. Notranji termični odklopnik ni samodejnonadomestilo za kratkostično zaščito
Koordinacija pomeni, da se stopnje zaščite energijsko in napetostno dopolnjujejo. Naključno zaporedje T1,T2 in T3 ni dovolj. Preveriti je treba zaščitni nivo Up z vplivom priključkov, največjo trajno obratovalnonapetost Uc ter združljivost izbranih naprav. Pri različnih proizvajalcih je združljivost treba potrditi.
Ne pozabite na podatkovne in druge zunanje povezave
Prenapetost lahko doseže napravo tudi po kovinskem podatkovnem, telefonskem ali koaksialnem vodu.Zaščito je treba uskladiti na vseh relevantnih vstopih. Pri fotovoltaiki se ločeno obravnavata AC- in DC-stranz odvodniki, primernimi za uporabljeno napetost in sistem.
SPD za kratke sunke ni splošna rešitev za dolgotrajno previsoko napetost, na primer ob prekinitvinevtralnega vodnika. Tudi običajen UPS ni samodejno nadomestilo za načrtovano prenapetostno zaščito.
Kaj preveriti pri obstoječi inštalaciji?
Strokovnjak naj preveri sistem napajanja, stanje ozemljitve in izenačitve potencialov, potrebo po T1 oziromaT2, vezavo glede na RCD, dolžine povezav, predvarovanje ter zaščito oddaljenih naprav in drugih vstopnihvodov. Po vgradnji so potrebni ustrezno preverjanje, meritve in dokumentacija.
Občasno preverite vidni indikator SPD po navodilih proizvajalca, posebej po izrazitejših nevihtah. Opozorilnostanje zahteva strokovni pregled oziroma zamenjavo; napajanje lahko še vedno deluje, čepravprenapetostne zaščite ni več.
Želite preveriti, ali je zaščita vašega doma ali poslovnega objekta smiselno zasnovana? Obrnite se na DASTPROJEKT d.o.o. za posvet o prenapetostni zaščiti.
Sheme v tem članku in vrtiljaku pojasnjujejo načelo delovanja. Konkretno vezavo določi usposobljenstrokovnjak glede na objekt, veljavne zahteve in navodila izbrane opreme.
Viri: Schneider Electric: indikator in konec življenjske dobe SPD
Slovenski tehnični okvir
Za slovenski prostor sta na GOV.SI objavljeni tehnični smernici TSG-N-002:2021 za nizkonapetostneelektrične inštalacije in TSG-N-003:2021 za zaščito pred delovanjem strele. Pri konkretnem načrtovanju seupoštevajo veljavne slovenske zahteve in relevantni standardi SIST.
GOV.SI: objava tehničnih smernic
En sunek. Več ogroženih naprav.
Kako povežemo odvodnike, ozemljitev in izenačitev potencialov v učinkovito celoto?
Zaščitni razdelilnik je lahko dopolnilo. Sam ne zagotavlja celovite zaščite.
T1, T2 in T3: vsak ima svojo nalogo.
T1 / TOK STRELE
Na začetku inštalacije, kadar so pričakovani delni tokovi strele. Preskus: 10/350 µs.
T2 / PRENAPETOSTI
Za posredne učinke strele in preklopne sunke. Lahko je začetna ali naslednja stopnja. Preskus: 8/20 µs.
T3 / OB NAPRAVI
Dopolnilna zaščita blizu občutljive opreme, usklajena s predhodnim T2 oziroma T1+T2.
T1+T2 lahko združi dve funkciji. T1 ni nujen v vsakem objektu ali v ločeni omari.
SPD je priključen vzporedno.

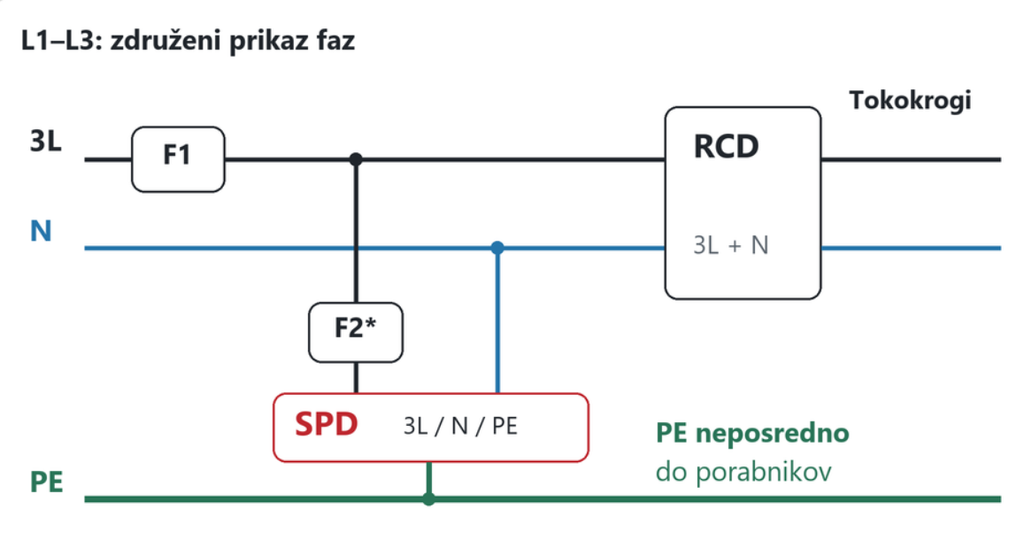

Primer pred RCD v delu z ločenima N in PE. Pri TN-C-S je razdelitev PEN pred prikazanim delom.
F1: predhodna nadtokovna zaščita. F2*: dodatno predvarovanje SPD, kadar ga zahteva proizvajalec.
Načelni prikaz, ne montažna shema. Zaščite posameznih tokokrogov in notranja vezava SPD niso vrisane.

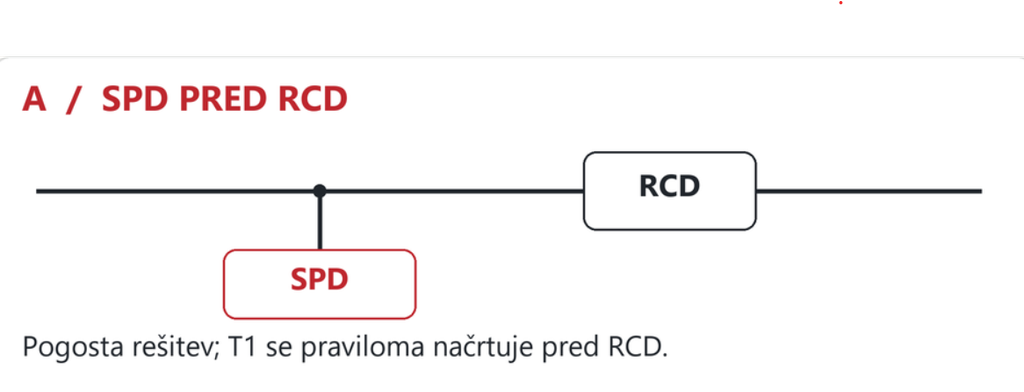

Pred RCD/FID? Odvisno od izvedbe.
Odločajo TN/TT, zaščita ob okvari in navodila proizvajalca. Funkcijski prikaz: PE in predvarovanje nista vrisana.

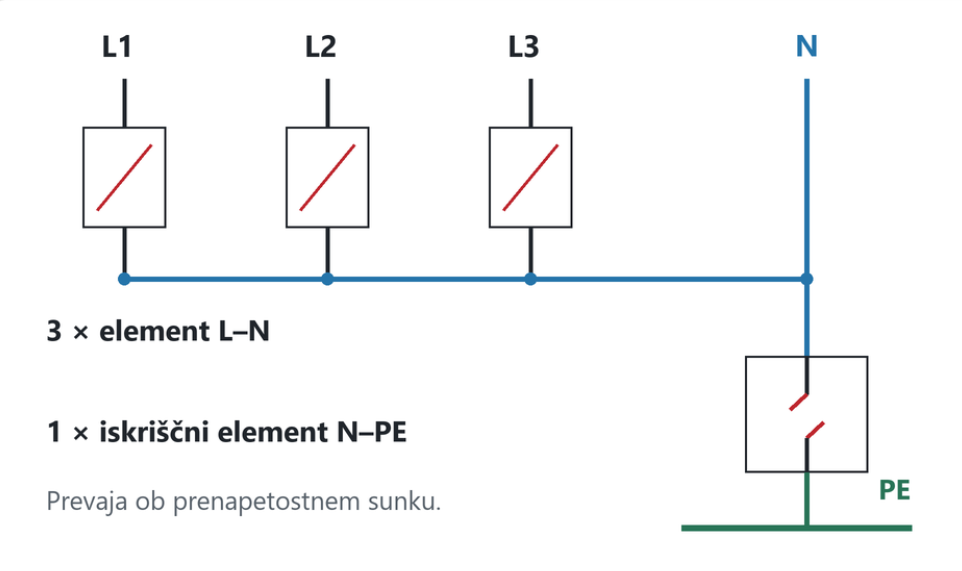

TT in vezava 3+1: N ni trajno vezan na PE.
Načelo odvodnika, primernega za namestitev pred RCD v TT. To ni celotna vezava razdelilnika.
Potrebni so ustrezni element N–PE, predvarovanje in zaščita ob okvari. »Štiripolni SPD« sam ne potrjuje primernosti za TT.
Približno 50 cm: šteje vsota povezav.

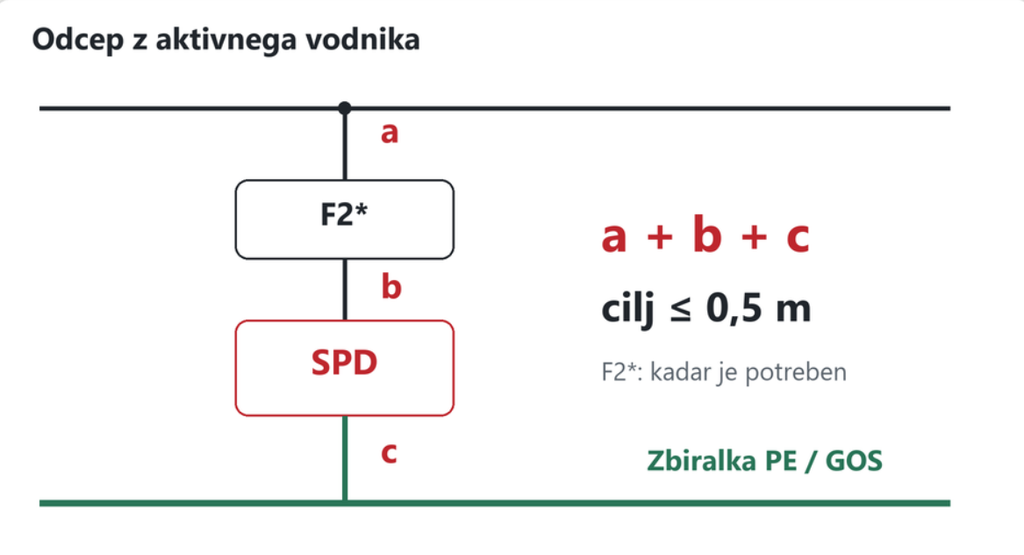

Odcepna vezava: kratka odvodna pot zmanjša dodatno napetost na priključkih.
To ni dolžina vsakega vodnika posebej. Daljši vodi zahtevajo preverjeno drugačno razporeditev, V-vezavo ali dodatno zaščito.

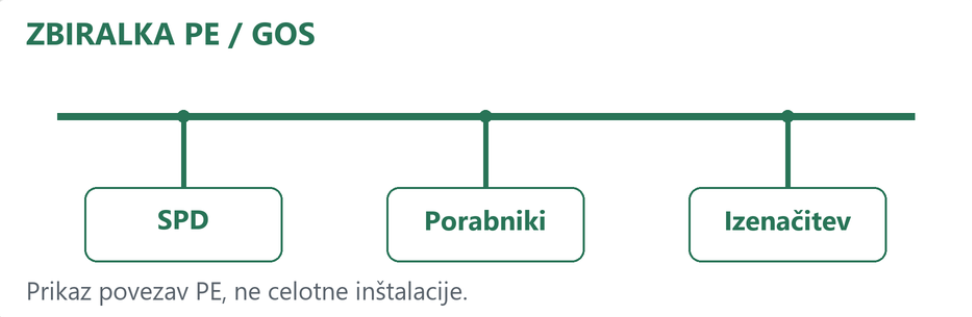

GOS = glavna ozemljitvena sponka. Načelni prikaz.
PE mora ostati neprekinjen.
TN-C-S
PEN se razdeli na PE in N pred RCD. Po razdelitvi ju ne združujemo ponovno.
TT
Lokalni PE in nevtralni vodnik N nista neposredno spojena. SPD N–PE ni trajni most.
Odstranitev modula SPD ne sme prekiniti PE porabnikov.
Pravi RCD je več kot oznaka »FID«.
A / F / B
Tip se izbere glede na možne diferenčne tokove in navodila naprave. Tip A sam ne jamči udarne odpornosti.
UDARNA ODPORNOST
Pri SPD za RCD preverimo odpornost proti sunkom; značilna zahteva je najmanj 3 kA pri 8/20 µs.
SELEKTIVNOST S
Oznaka S pomeni časovno selektivnost. Ne nadomesti zahtevane hitre dodatne zaščite 30 mA.
40 A je tokovna zmogljivost; 30 mA je prag diferenčnega proženja. Običajen RCCB nima lastne nadtokovne zaščite.
Predvarovanje in koordinacija štejeta.
ZAŠČITA OB OKVARI SPD
Vgrajena, predhodna ali dodatna kratkostična zaščita: izvedbo določa proizvajalec glede na razmere v inštalaciji
USKLAJENE STOPNJE
T1, T2 in T3 morajo biti energijsko in napetostno koordinirani. Naključno zaporedje ni dovolj.
DOLGI VODI DO NAPRAV
Pri razdaljah nad približno 10 m preverimo dodatno zaščito. Dolžina sama ne potrjuje koordinacije.
Preverimo Up z vplivom priključkov, Uc in kratkostične razmere. Termični odklopnik ni samodejno kratkostična zaščita.
Je vaš objekt ustrezno zaščiten?
- Ustrezen T1 oziroma T2 in koordinacija
- Kratke povezave, ozemljitev in izenačitev
- Pravilna vezava glede na RCD in TN/TT
- Predvarovanje in indikator stanja SPD
- Podatkovni vodi ter AC/DC pri fotovoltaiki
